1 绕包型电缆终端和中心接头

与中低压电缆附件没有本质不同，它的绝缘和表里屏蔽层也都是在现场用手艺或绕包机绕报制造，不过110KV附件的材料比中低压要求高的多。

用于110KV电缆附件绕包材料大多是以乙丙橡胶为基才的自粘带。用作绝缘材料的有乙丙橡胶自粘带，用作屏蔽材料的有乙丙、丁基半导电自粘橡胶带。

优点：结构简单，有必定运用经验。绕包型电缆中心接头比终端多。

缺点：工艺性能受施工场所的环境条件，装置工作人员的施工技术等要素影响较大，别的，绕包带之间的空隙对进步部分放电的水平是一个障碍。

一般情况下，国内已很少选用绕包型电缆附件，有些紧急抢修一时难以

找到合适的预制型电缆附件时，用绕包型不失一个合理的计划，由于它

的结构简单，备料简单。

2预制型电缆附件

国内新建设的高压电缆工程，大多是选用预制型电缆附件。预制型电缆终端的种类许多，以下对国表里流行的首要类型及其结构特点进行评析。

传统的预制型终端的内绝缘选用预制应力锥控制电场，外绝缘是瓷套管（或环氧树脂套管），如图1所示。套管与应力锥之间一般都充以硅油或许聚丁烯、聚异丁烯之类的绝缘油。出厂时，制造厂提供的是橡胶预制应力锥、瓷套、绝缘油等零部件，在现场装置时再装配成终端。

复合式外绝缘电缆终端

复合式外绝缘电缆终端特点：

重量轻

易安装

耐污性能强

防爆性能好

瓷套式外绝缘电缆终端

瓷套式外绝缘电缆终端特点：

机械强度高

绝缘性能好

耐污染能力强

3现代预制型终端有三种基本结构

将橡胶预制应力锥机械扩张后套在电缆绝缘上

选用绷簧压紧装置

选用一种非橡胶应力锥

3.1将橡胶预制应力锥机械扩张后套在电缆绝缘上

特色：

应力锥直接套在电缆绝缘上，依靠应力锥材料自身的弹性保持应力锥与电缆绝缘之间界面上的应力和电气强度。

欧美一些国家的电缆制造厂商，如我国用户了解的瑞士Brugg，意大利Pirelli，法国Nexans，德国Siemens等公司以及我国沈阳电缆厂、上海三原电缆附件公司、北京国电四维电力技术公司都有这种结构的产品。它的外绝缘是瓷套（GIS终端一般用环氧树脂套管）。内绝缘是一个组成橡胶（硅橡胶或乙丙橡胶）预模制应力锥，瓷套（或环氧树脂套管）内注入组成绝缘油。

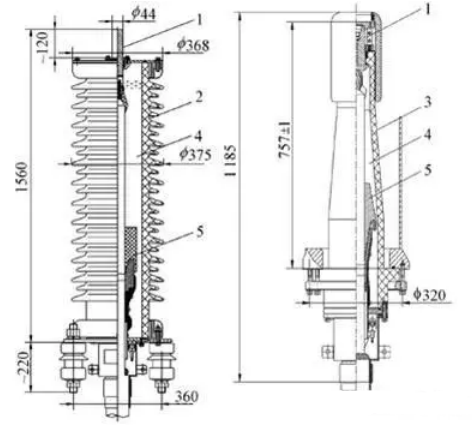

(a)户外终端 (b)GIS/ 变压器终端

橡胶应力锥直接套在电缆绝缘层上的结构示意图

图中：

1-导体引出杆；

2-瓷套管；

3-环氧树脂套管；

4-绝缘油；

5-橡胶预制应力锥

3.2采用弹簧压紧装置

特色:

在应力锥上增加一套机械绷簧设备以坚持应力锥与电缆之间界面上的应力稳定，辅以对付在高电场和热场作用下，橡胶应力锥老化后可能会引起的界面压力的改变（松弛）。

这种结构还有一个很重要的特色，它的应力锥与浸渍油根本阻隔，从而克服了应力锥材料溶涨的可能性。日本和韩国的电缆制造厂商采用了这种结构。我国湖南省长沙电缆附件公司的产品也是这种结构。

在规划上它既能提供牢靠的应力操控又能避开应力锥与电缆绝缘直接触摸。

典型的结构是美国G&W公司规划的产品，在我国已经有不少用户。它在工厂内已经把首要的零部件：资套管、应力锥（成型铝合金喷镀环氧树脂）、顶盖、底盘和油压调整设备等都装配好，而且充溢绝缘油。安装时，当把电缆端部准备好后，把预制终端套人电缆即可。从使用视点来看，这种结构可以答应配套电缆有较大的直径和偏心度的制造公差。

4 GIS终端

GIS终端和变压器终端的根本结构与各公司的野外终端类似。因为GIS是在全封闭环境下运转，可以免受大气条件和污秽的影响，加上SF6气体的杰出绝缘特性，所以GIS终端的外绝缘采用环氧树脂套管，其尺度比野外终端瓷套小得多。它的内绝缘用的应力锥和绝缘油与户外终端相似。

插拔式GIS终端（干式）

特点:

整个终端为全干式结构，无需填充绝缘液，杜绝渗漏现象。

彻底解决顶部密封难题，且装置快捷方便。

选用插拔式全密封结构，导体与金属之间使用镀银触点链接。

5变压器终端(油浸终端)

变压器终端的根本结构与GIS终端的根本结构十分相似，但是变压器油与SF6气体的电容率（介电常数）不同，因而整个终端的电场散布也不完全相同。别的，变压器油的击穿强度也较SF6气体低。事实上，大多数制造厂选用的是改变变压器终端套管高压屏蔽罩的形状调整电场散布，到达尽可能使变压器终端与GIS终端相同的结构。

干式绝缘油浸终端

特点:

选用插拔式全密封结构，导体与金属之间运用镀银触点链接。

彻底解决顶部密封难题，且装置快捷便利。

整个终端为全干式结构，无

需填充绝缘液，杜绝渗漏现象。

6硅橡胶干式电缆终端

跟着硅橡胶在电气绝缘范畴成功的运用，人们开端把硅橡胶的使用拓宽到电缆终端的外绝缘范畴。首先人们选用硅橡胶复合套管代替瓷套作为户外终端的外绝缘。复合套管重量轻，有优秀的防爆性，保证了周围的人员和设备的安全。因此，它的呈现受到普遍地重视，特别是运用在人口或设备密集地址。

上世纪90年代末，一种新式的全预制干式合成绝缘户外电缆终端问世。不久，国内的长沙电缆附件公司和广东长国电缆附件公司相继开发成功相似的产品。这种新式的户外终端是集应力锥、伞裙和绝缘层于一体，成为一个整体预制件。这种结构极大地简化了终端的装置工序，即在通常处理完电缆并压接好接线杆后，将整个终端预制件套人电缆的绝缘上即成。

110KV硅橡胶干式电缆终端

全体预制式终端特色:

结构简单，重量轻（缺乏瓷套终端的1/10），装置工序易掌握。

防爆功能好，阻燃性好。

极佳的抗震功能，可装置于任何位置，如垂直、倾斜、甚至水平。

外绝缘结构采用大小伞群、大爬电距离，终端底部设有泄漏电流 收集环接地，特别适用于重污秽区域。

适用于各种护套方式的电缆。

7硅橡胶复合套管和瓷套的挑选

复合套管重量轻，方便了运送和现场装置。与瓷套比较，复合套管的最大长处是有优秀的防爆功能。终端内绝缘发生击穿时，终端内部压力剧增，甚至使瓷套爆破。瓷套是脆性材料，爆破后的碎片会连累周边其它电气设备和人员安全。这种事端确曾发生过多起。柔性的复合绝缘材料正好能克服瓷套的这一弱点，保证了周围的人员和设备的安全。这是硅橡胶复合套管杰出的长处。

然而，硅橡胶复合套管是有机复合材料，它的稳定性比无机材料的瓷套差。因为复合套管投运时间还不长，这一点尚未积累满足的、运转令人信服的材料。咱们可以参考原料与之类同的线路绝缘子运转经历。
