电缆分支箱因受其特有内部规划结构约束而无法运用以往变电及线路所用的较成熟的验电,接地工具,尤其是全绝缘密封下的验电作业一直要挟着检修人员的安全。近年一些事端的原因分析显示出严格按安全技术措施顺序执行的重要性,若按以前的方法操作,则万一停错线路、忽然来电,设备带电显示毛病或根底资料过错等,后果将极为严峻。

电缆分支箱的密封电气结构

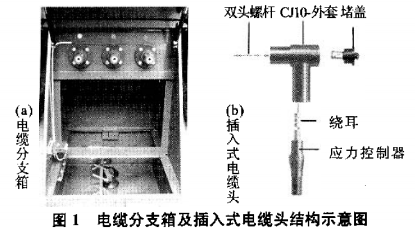

电缆分支箱(结构见图1)由硅橡胶插入式电缆

终端头、双通套管、带电指示器和不锈钢箱组成,采用结构紧凑的全封闭规划,电缆彻底处于全密封状态,须先撤除电缆封帽、堵盖显露金属双头螺杆才能验电。以往拆电缆头前都未验电,而仅经过观察带电显示器来判别电缆是否带电(规程L1中未明文规定),若带电显示器发生毛病而又无其它安全维护措施,则会危及检修人员的安全。尽管国内多个厂家针对电缆分支箱、箱式变及环网开关柜制作的肘型接地电缆接头(见图2)可用来完结最后的接地作业,但无法做到之前电缆头撤除作业的安全维护,也就无法完结完整的技术措施。而本文研发的电缆分支箱验电接地工具(见图3)就圆满解决了该问题,可完结电缆分支箱停电作业时有必要实施的一系列安全技术措施,确保检修人员的人身安全。

电缆分支箱验电接地工具的运用方法

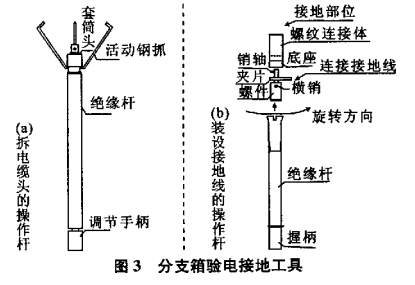

(1)拆电缆头的操作杆(见图3a)它可用来撤除电缆封帽、堵盖。运用方法为:a)运用旋转调理手柄调理活动钢抓到恰当开合度,勾牢被试电缆地点分支箱双通套管对面的电缆封帽后拔出,显露电缆堵盖。b)套筒头装上与该电缆堵盖匹配的套筒,旋转操作杆拧松堵盖后边拧边拔,堵盖显露必定方位后经过旋转调理手柄调理活动钢抓,勾住堵盖边缘将其拔出,显露分支箱双头螺杆,即撤除作业结束。

(2) 常规声光验电笔用来在双头螺杆上验电。

(3) 装设接地线的操作杆(见图3b)它与其它广家规划不同,采用带磁性的接地装置(其接地线三相一组),可使人在安全活动范围内不必直触摸摸分支箱,不必去除金属双头螺杆即可直接装设接地线，更加便利安全。运用方法为:a)先接接地端,后接导体端。接地装置部分与绝缘操作部分经过磁性吸住,旋转操作棒,横销对应卡口可卡住并带动旋转接地装置。b)将螺纹连接体(其螺纹标准按现有多数电缆分支箱双头螺杆的2种尺寸而定)套在电缆分支箱双头螺杆上,旋转绝缘杅将其拧紧,即接地装置前端接好。c)推绝缘杆使弹簧缩短旋转一视点,使销轴脱出底座槽口,接地线后端螺纹开端受力。旋转绝缘杆,使夹片与螺纹连接体和螺件严密触摸,即接地装置后端装置结实。d拔出绝缘杆重复操作将三相全部接好,即接地线装设结束。

(4) 由运用方法可见,整个过程都防止让检修人员直触摸摸或许带电的部位,确保了其人身安全。
