1简介

高压电缆附件是由中低压电缆附件发展过来的。因此，110kV及以上交联聚乙烯绝缘电缆终端和中心接头的品种，与35kV及以下电缆终端和中心接头的品种相似。

1.1终端

110kV及以上交联聚电缆终端的首要品种为户外终端、GIS终端（安装在全封闭组合电器内，又称SF6气体终端）和变压器终端（安装在变压器油箱内，又称油中终端）。

现在，国外110~345kV电压等级用的交联电缆终端首要型式为预制橡胶应力锥终端（简称预制型终端），更高电压等级的交联电缆终端选用硅油浸渍薄膜电容锥终端（简称电容锥终端）。前期在110kV电压等级曾运用过的绕包型等其他类型的终端，现在现已很少运用。

1.2中心接头

110kV及以上交联电缆中心接头，按照他的功用，以将电缆金属护套，接地屏蔽和绝缘屏蔽在电气上断开或接连分为绝缘接头与直通接头。无论是绝缘接头或直通接头，按照它的绝缘结构分有绕包型接头（TJ）、包带模塑型接头（TMJ）、挤塑模塑型接头（EMJ）、预制型接头（PJ）等类型。

预制橡胶应力锥终端和预制型中心接头是国内现在运用的高压交联电缆附件的首要型式。

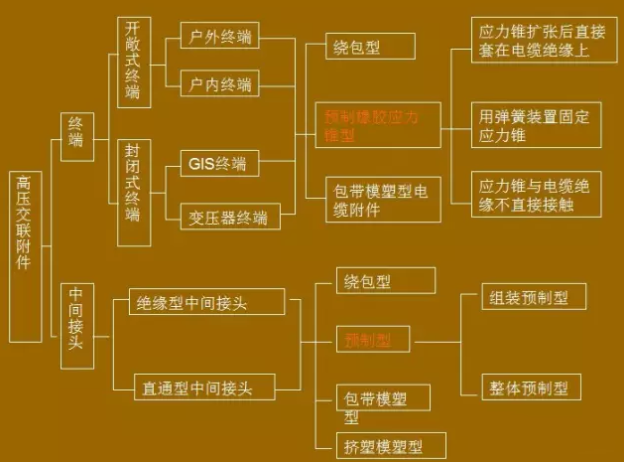

2分类

3定义

户外终端:在受阳光直射或暴露在气候环境下或两者都存在的情况下运用的终端。

GIS终端:安装在气体绝缘封闭开关设备内部以SF6气体为外绝缘的电缆终端。

油浸终端:安装在油浸变压器油箱内以绝缘油为外绝缘的液体绝缘部分的电缆终端。

直通接头：联接两根电缆构成接连电路的电缆附件，用于电缆线路接头处直接接地场合。

绝缘接头：将电缆的金属套，接地金属屏蔽和绝缘屏蔽在电气上断开的接头，用于电缆线路金属护套交叉互联场合，减少护层损耗。

整体预制橡胶绝缘：集应力锥、伞裙和绝缘层于一体，成为一个整体预制件。

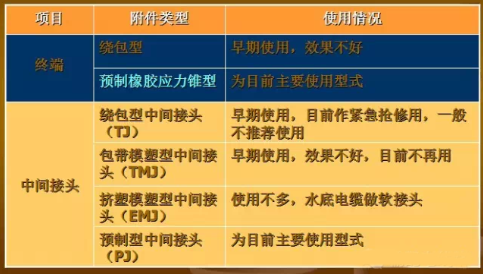

4高压交联电缆附件运用情况

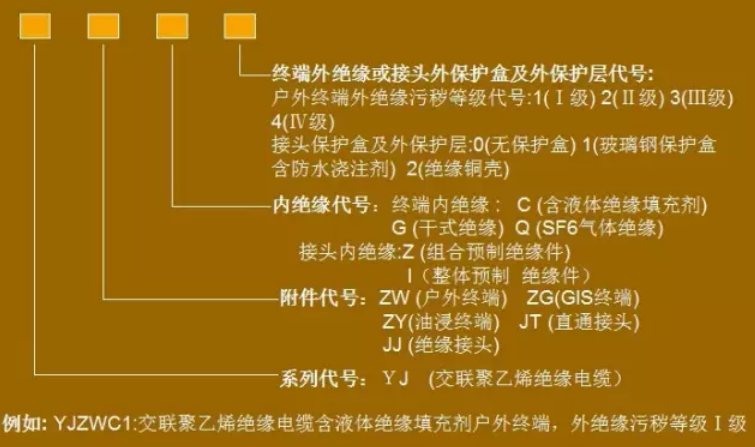

5产品型号及命名

6应用实例

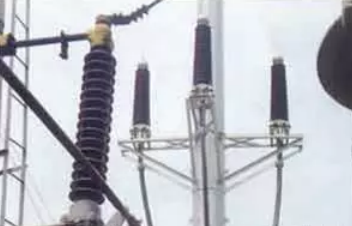

户外终端实例图

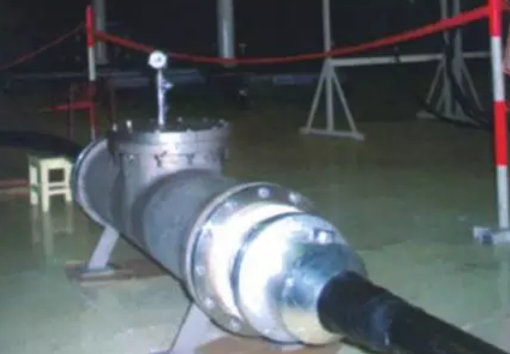

中间接头实例图

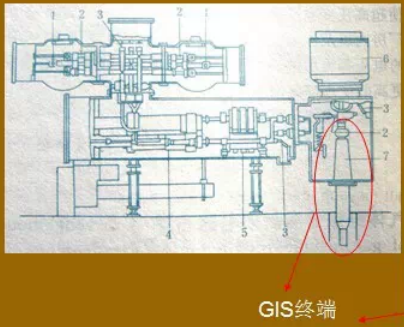

GIS终端运用实图和结构图
