电缆分支箱在电力系统配网电缆化工程中，是一种经济、稳定、保护便利的接线方法，它全绝缘、全密封的特性而电缆线路缺点率大为下降，成为配网电缆化工程的重要设备。节省了设备和电缆的出资，提高了供电的牢靠性，广泛适用于商业中心、工业园区及城市密集区。接下来，我们就来了解一下。

一、电缆分支箱概述

电缆分支箱用于非骨干回路的分支线路，作为结束负荷接入用电运用，适用于中小客户会合区域进行负荷分接时的接入用电，不该接入骨干环网及联络。电缆分支箱选用电缆进线1回，出线2回或4回，出线回路数可根据运用需求选用，额定电流为630A。选用全绝缘、全封闭、全屏蔽可接触式结构，以及选用防凝露、防内部缺点电弧外泄等方法。

二、电缆分支箱电气一次部分

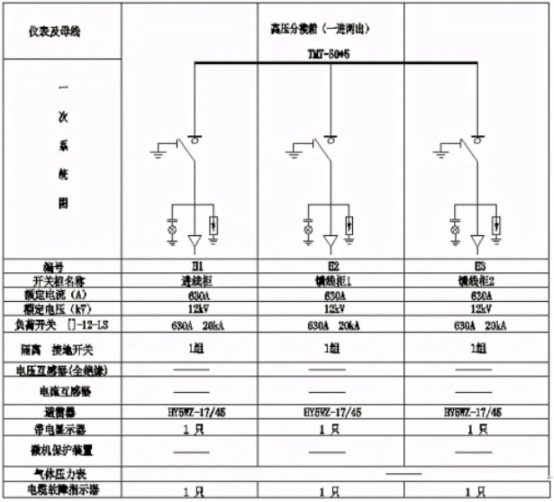

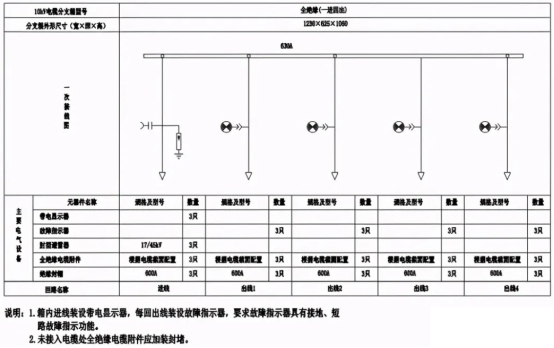

一进四出分支

进线带负荷开关

进出线负荷开关

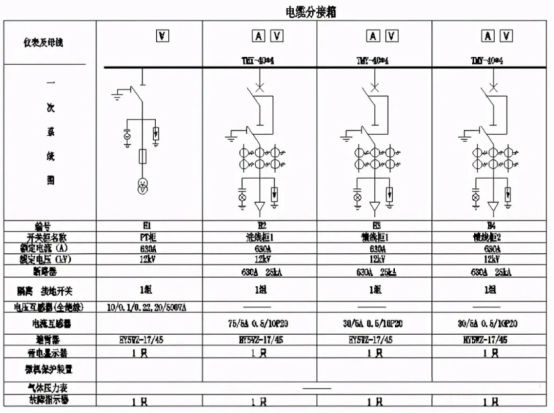

进出线断路器

三、电缆分支箱分类

常见的电缆分支箱有美式电缆分支箱，欧式电缆分支箱，环网型电缆分支箱，带一台开关的电缆分支箱等，一般不含有保护安装。

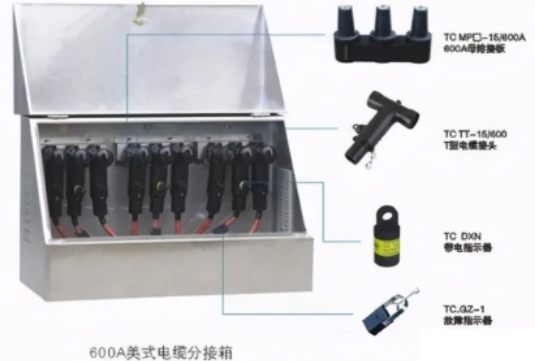

1）美式电缆分支箱，它以单向开门、横向母排为主要特点，具有宽度小、组合活络、全绝缘、全密封等明显利益。600A主回路选用旋入式螺栓固定联接；分支回路选用拔插式联接。

分支箱主要由箱体、母排接板、电缆接头组成；箱体防护等级：IP43；母排接板：在电缆分支系统中起到母排的作用，其特点是全绝缘，全密封。包括二通接头、三通接头和四通接头。

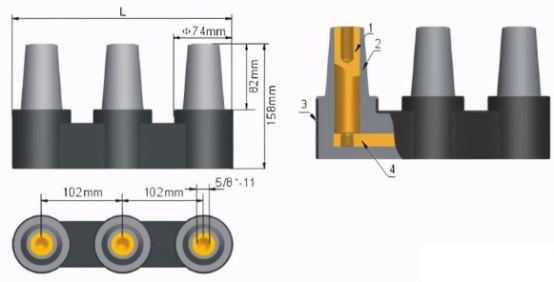

按电流等级可分为200A和600A两种。200A母排接板与肘型电缆插头联接；600A母排接板由于Ｔ型电缆接头或Ｔ－Ⅱ型电缆接头联接，从而组合成电缆多路出线。当母排接板留有预留接口时，可用相应的200A或600A绝缘帽将此接口封住。

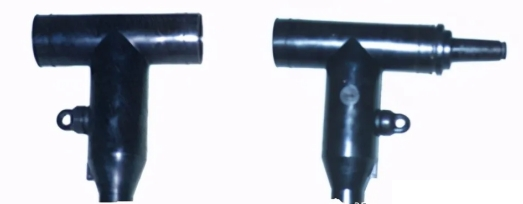

T型电缆接头，用于电缆分支箱的主网分支系统600A,既能够联接600A母排接板M,也能够和T-II型电缆接头600A侧联接。或者直接用若干只T型电缆接头组合联接，可活络组合成多路多种型式的电缆分支。

一同Ｔ型电缆接头也可作为环网柜的进出线电缆接头用，设备需求检修时，可将Ｔ型电缆接头安装在单通接头上，与检修设备进行阻隔，在其测试点上也能够安装短路缺点指示器或带电指示器，相同完结快速缺点定位或线路带电状况指示。

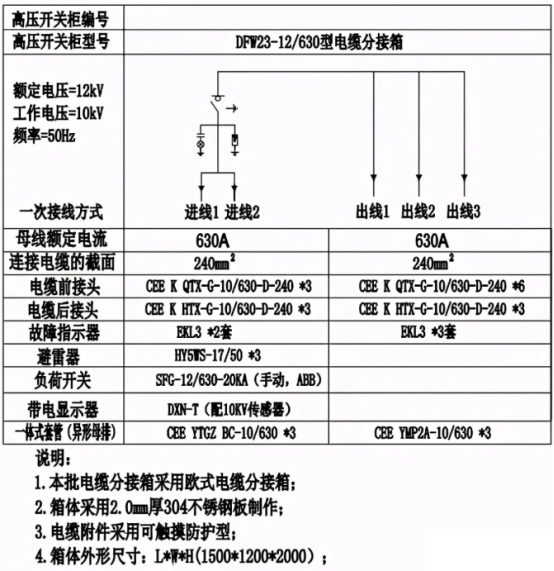

2）欧式电缆分支箱，它的首要特点是双向开门、运用穿墙套管作为联接母排，具有长度小、电缆摆放清楚、三芯电缆不需大跨度交叉等明显利益。一般选用额定电流630A螺栓固定联接式电缆接头。

四、电缆分支箱的选型

(1)、橡塑外套为主材作为防护型的电缆分支箱。在长时间作业中易发生内界面分别及显露端头龟裂，使绝缘和密封受损，因而该产品的翻开受到限制。

(2)、丙橡胶三元乙(EPDM)为主材的电缆接头密封型电缆分支箱。其材料偏硬，而EPDM为可燃性材料，易发生爬电或起弧简略燃烧，一同，防潮防水及抗老化的功用也较弱，达不到长时间作业免保护的要求。EPDM为有毒物质，对环保也存在不利因素。

(3)、硅橡胶为主材电缆接头防洪型电缆分支箱。其材料柔软，具有高弹性、高密度、全绝缘，材料密封功用杰出、到达防潮、防水、抗老化、抗阻燃、耐电晕和长时间作业免保护等利益。由于硅橡胶与电缆采纳过盈合作，径向缩短均匀度高，不会因热胀冷缩使内界面分别而发生内爬电击穿，一同对电缆本体有径向的耐久压力，使内界面结合严密牢靠。一同硅橡胶本质是无毒材料，对环保也有利。

(4)、部分电缆分支箱带负荷开关分断的电缆分支箱。可完结环网柜的功用，而且价格又低于环网柜，在户外起到替代开关站的重要作用，有便于保护试验和检修分支线路，削减停电经济损失的特点，特别是在线路走廊和建配电房较困难的情况下，更闪现其优越性。

(5)、带电可接触与带电不可接触的差异和选用

带电可接触电缆接头与带电不可接触电缆接头的首要差异，是在于前者的硅橡胶电缆接头内部有半导体屏蔽层，外有导电屏蔽层、经过金融抱箍联接接地，保证电缆接头表面电位与接地相同；而后者相同为硅橡胶电缆接头，经过实测成果两者对地电压均为零值，但在实践作业中、后者表面或许发生感应静电。

假如运用在变电所内部的多回路并排作业中，需求检测其间一回路、而相邻回路带电作业时，运用可接触电缆接头对安满是有利的。可是运用在电缆分支箱中，底子不存在此类问题，由于规划是免保护产品，分支箱内并无任何二次线路需求保护与检修，而且分支箱外壳为IP43防护等级，箱体已牢靠接地，在带电作业中不允许翻开分支箱外壳，不存在带电接触分支箱内部电缆接头的任何或许。

即便在不可抗外力的损害下(如被轿车等外物激烈相碰撞)，运用可接触与不可接触的电缆接头，其两者成果都是相同的。

从作业中的牢靠性视点剖析、可接触电缆接头由于表面掩盖导电层并经金属抱箍接地，因而无任何外绝缘爬距存在。而不可接触电缆接头的外层为强绝缘的硅橡胶，尚有许多外绝缘爬距存在。显然，在相同的情况下，不可接触电缆接头的作业牢靠性高于可接触电缆接头。从经济上的视点考虑，不可接触硅橡胶电缆接头的价格也低于可接触型的电缆接头。因而，以选用不可接触硅橡胶电缆接头较为抱负。

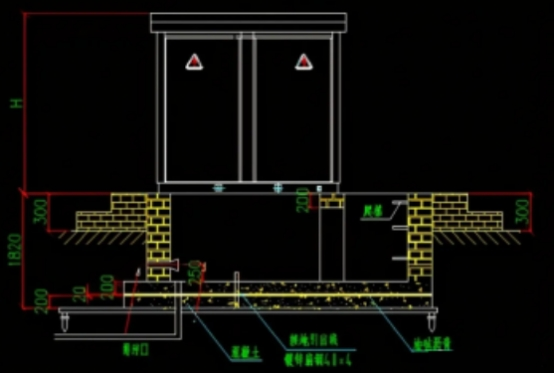

五、电缆分支箱根底土建示意

六、电缆分支箱的安装运用条件和运转前注意事项

目前我国生产的电缆分支箱品种繁多，因而，电缆分支箱的安装施工就变得十分重要。在电缆分支箱与电缆接头安装联接过程的操作方法是否正确、电缆头安装工艺是否了解、电缆分支箱内部组件与电缆接头部件组合的先后次序，是否按照厂家配套供给安装规范说明书进行操作等等，都将直接影响电缆分支箱的运用寿命和正常运转。

电缆分支箱在运转前，有必要查看各分支电缆的接地线是否与箱体的接地端子联接紧固。一同，箱体外壳有必要与地网直接联接或有明显的接地址。电缆分支箱安装完工后，有必要按照有关规定的试验规范和条件，对电缆和组件一同进行试验。
