热缩套管的外层材料具有绝缘防蚀、耐磨等特点，而内层有低熔点、防水密封和高粘接性等利益，常被运用于线缆等的密封、绝缘和防护。本文具体全面地介绍了热缩套管选型中需求关注的的首要参数、正确检测办法，以及运用注意事项，并举例介绍怎样运用Digi-Key网站完结热缩套管的产品选型。

热缩套管的外层材料具有绝缘防蚀、耐磨等特点，而内层有低熔点、防水密封和高粘接性等利益，常被运用于线缆等的密封、绝缘和防护。

热缩套管的首要参数

热缩套管首要有长度、内径(ID)、外径(OD)、壁厚(W)以及缩短率等参数。长度、内径、外径和壁厚都比较简略了解，其间内径根据热缩套管的缩短性，可分为出厂内径、出厂壁厚和加热修正后内径和壁厚。缩短率是指出厂内径和加热修正后内径比值。

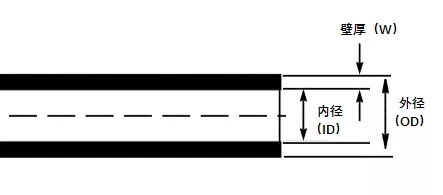

图1：热缩套管首要参数

热缩套管的选型关键

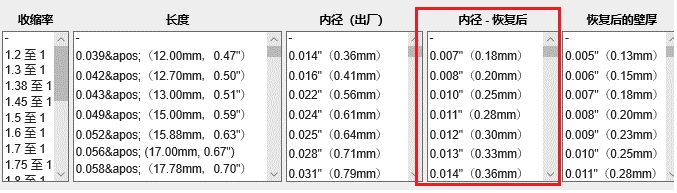

怎样选择适合的热缩套管呢？这不仅取决于热缩套管的标准，跟热缩套管的缩短比例也有很大联系。许多客户会根据热缩套管的内径、外径、壁厚以及缩短率等参数进行选择，这些参数在Digi-Key网站上都是列出的。

然而许多客户在选择的时分，往往疏忽了热缩套管的缩短性给热缩套管功用带来的影响。在热缩套管受热以后，标准会产生改动。所认为你的运用选择一个适合标准的热缩套管，不是那么简略。

为了使热缩套管的绝缘性、防水性、密封性等功用不受到影响，热缩套管的出厂内径至少超越所运用物体直径的20%。二挡热缩套管加热修正后，所运用物体内径至少要比修正后内径高10%。

列如，TE的RNF-100系列热缩套管的出厂内径是1.0”，修正后内径是0.5”。那合适的运用物体直径规划如下：

0.5+0.5 x 10% = 0.55”1-1 x 20% = 0.8”

所以说，最适合的运用物体直径规划为0.55—0.8”。

这并非说，底物超越这个规划不能用，只是影响热缩套管的功用。比方超越0.8”，在套热缩套管的时分或许不那么简略，并且加热修正后，热缩套管的绝缘性、防水性等功用会下降。假设低于0.55”，由于修正后的内径已经是0.5”，会导致密封性下降。

别的，在选择热缩套管颜色的时分，记得热缩套管在膨胀时颜色时会变浅。这也就是说，在运用后热缩套管的颜色或许跟刚收到时分的颜色稍微有区别，但这不是缺点。Digi-Key网站上也列出了热缩套管颜色的参数。长度的改换也是一个在运用时需求考虑的因素。

热缩套管参数的正确检测

由于热缩套管的伸缩性和柔软性，使得其标准检测起来不太简略。

内径 (ID) 检测
热缩套管是有伸缩性的，许多人选用传统的标准检测办法，游标卡尺或许会导致热缩套管拉伸变形然后得到差错的检测效果。如下图所示，在检测时热缩套管拉伸变形，然后导致了差错的内径检测效果。

图2：拉伸导致内径检测偏大

为了处理检测时标准变形的问题，可以用一套已知标准的塞规来处理这个问题。根据热缩套管的标准，选择适合的塞规（先用外径小于热缩套管内径的塞规，然后一步步替换标准大的塞规直到标准适合）。需求悄悄缓慢的将塞规塞进热缩套管，这样就可以得到正确的热缩套管内径标准，即该塞规的外径。

图3：运用塞规正确检测内径

外径 (OD) 检测
检测热缩套管外径时，游标卡尺的外力很或许会导致热缩套管压缩，导致检测效果偏小。如下图所示：

图4：压缩导致检测外径偏小

正确检测热缩套管外径的办法，像检测内径相同，塞入适合标准的塞规，很简单就可以测出热缩套管的外径。检测办法如下图所示：

图5.正确的热缩套管外径检测

壁厚 (W) 检测：
测出了内径和外径，壁厚就很简略经过以下方式算出来了。
壁厚 W = （OD-ID）/2

以上参数的检测，均为出厂参数测验。加热回复后，这些参数均会产生改动。

长度的缩短率检测

长度的缩短率检测就需求对热缩套管加热，检测加热前以及加热修正后的长度改动率。长度的改动一般会用一个百分比来检测表明，这个改动规划一般在-10%--0%（不是所有的热缩套管都是这个值）。不过这个改动率可以采纳以下公式检测核算。

长度缩短率 = (L1 - L2) / L2 X 100%

- L1为缩短修正后长度

- L2为缩短前长度

别的，检测长度缩短率虽然看上去很简略，或许会由于一些不当操作，导致检测效果犯错。比方检测东西精度不可、热缩套管加热不充分导致缩短不完全，这些问题只需求保证加热完全、检测东西精度高，就可以处理。此外，热缩套管在烤箱加热时简略黏住，在烤箱加热时热缩套管需求用一个铁丝类的产品避免热缩套管黏住。

热缩套管运用注意事项

不要经过拉伸热缩套管套在线缆或者管子上，由于这或许会导致修正后热缩套管撕裂。

由于热缩套管被运用时，有个最小翻开直径，始终运用指定的最小翻开直径。不要假定每个批次的产品标准完全一致，可是它始终会满意指定的最小翻开直径。

不要假定热缩套管每次都会缩短到完全修正的标准。有时分热缩套管会缩短的比指定的修正内径多一点，可是它仍满意足够的缩短标准。

不要把热缩套管剪得比需求的装置长度长，由于热缩套管在修正后会变长。缩短的越多，长度就会变得更长，可以根据数据手册上长度改动率核算你所需长度。

不要把热缩套管运用在有尖利边际的东西上，由于热缩套管很简略被刺穿。

要遵从装置指南，特别是关于温度的。假设温度太低，会导致修正不完全；假设温度太高，会烧坏热缩套管。

假设你用热枪来修正管子，有或许会看到一些 皱纹。这是由于受热不均引起的，但一般不会影响热缩套管功用。一般建议运用烤箱修正，由于这样受热会均匀；或者运用热抢加热基板，在基板上修正。

总结

热缩套管不同的参数具有不同的功用，因此在选料、检测及运用运用时須注意不同事项。
