热缩套管的外层材料具有绝缘防蚀、耐磨等特点，而内层有低熔点、防水密封和高粘接性等优点，常被应用于线缆等的密封、绝缘和防护。本文详细全面地介绍了热缩套管选型中需要关注的的关键参数、正确测量方法，以及使用注意事项，并举例介绍如何利用Digi-Key网站完成热缩套管的产品选型。

热缩套管的外层材料具有绝缘防蚀、耐磨等特点，而内层有低熔点、防水密封和高粘接性等优点，常被应用于线缆等的密封、绝缘和防护。

热缩套管的关键参数

热缩套管主要有长度、内径(ID)、外径(OD)、壁厚(W)以及收缩率等参数。长度、内径、外径和壁厚都比较容易理解，其中内径根据热缩套管的收缩性，可分为出厂内径、出厂壁厚和加热恢复后内径和壁厚。收缩率是指出厂内径和加热恢复后内径比值。

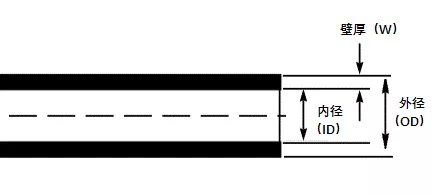

图1：热缩套管主要参数

热缩套管的选型要点

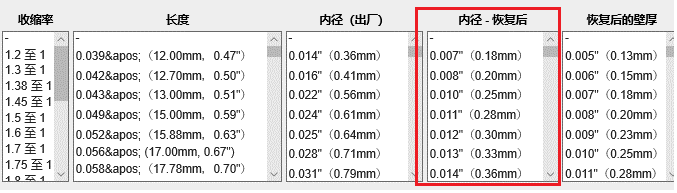

如何选择合适的热缩套管呢？这不仅取决于热缩套管的尺寸，跟热缩套管的收缩比例也有很大关系。很多客户会根据热缩套管的内径、外径、壁厚以及收缩率等参数进行选择，这些参数在Digi-Key网站上都是列出的。

然而很多客户在选择的时候，往往忽略了热缩套管的收缩性给热缩套管性能带来的影响。在热缩套管受热以后，尺寸会发生变化。所以为你的应用选择一个合适尺寸的热缩套管，不是那么容易。

为了使热缩套管的绝缘性、防水性、密封性等性能不受到影响，热缩套管的出厂内径至少超过所应用物体直径的20%。二挡热缩套管加热恢复后，所应用物体内径至少要比恢复后内径高10%。

列如，TE的RNF-100系列热缩套管的出厂内径是1.0”，恢复后内径是0.5”。那适合的应用物体直径范围如下：

0.5+0.5 x 10% = 0.55”1-1 x 20% = 0.8”

所以说，最合适的应用物体直径范围为0.55—0.8”。

这并非说，底物超过这个范围不能用，只是影响热缩套管的性能。比如超过0.8”，在套热缩套管的时候可能不那么容易，而且加热恢复后，热缩套管的绝缘性、防水性等性能会降低。如果低于0.55”，由于恢复后的内径已经是0.5”，会导致密封性降低。

另外，在选择热缩套管颜色的时候，记得热缩套管在膨胀时颜色时会变浅。这也就是说，在使用后热缩套管的颜色可能跟刚收到时候的颜色稍微有区别，但这不是缺陷。Digi-Key网站上也列出了热缩套管颜色的参数。长度的变换也是一个在应用时需要考虑的因素。

热缩套管参数的正确测量

由于热缩套管的伸缩性和柔软性，使得其尺寸测量起来不太容易。

内径(ID)测量
热缩套管是有伸缩性的，很多人采用传统的尺寸测量方法，游标卡尺可能会导致热缩套管拉伸变形从而得到错误的测量结果。如下图所示，在测量时热缩套管拉伸变形，从而导致了错误的内径测量结果。

图2：拉伸导致内径测量偏大

为了解决测量时尺寸变形的问题，可以用一套已知尺寸的塞规来解决这个问题。根据热缩套管的尺寸，选择合适的塞规（先用外径小于热缩套管内径的塞规，然后一步步更换尺寸大的塞规直到尺寸合适）。需要轻轻缓慢的将塞规塞进热缩套管，这样就可以得到正确的热缩套管内径尺寸，即该塞规的外径。

图3：使用塞规正确测量内径

外径(OD)测量
测量热缩套管外径时，游标卡尺的外力很可能会导致热缩套管压缩，导致测量结果偏小。如下图所示：

图4：压缩导致测量外径偏小

正确测量热缩套管外径的方法，像测量内径一样，塞入合适尺寸的塞规，很轻易就可以测出热缩套管的外径。测量方法如下图所示：

图5.正确的热缩套管外径测量

壁厚(W)测量：
测出了内径和外径，壁厚就很容易通过以下方式算出来了。
壁厚W =（OD-ID）/2

以上参数的测量，均为出厂参数测试。加热回复后，这些参数均会发生变化。

长度的收缩率测量

长度的收缩率测量就需要对热缩套管加热，测量加热前以及加热恢复后的长度变化率。长度的变化一般会用一个百分比来测量表示，这个变化范围一般在-10%--0%（不是所有的热缩套管都是这个值）。不过这个变化率可以采取以下公式测量计算。

长度收缩率= (L1 - L2) / L2 X 100%

- L1为收缩恢复后长度

- L2为收缩前长度

另外，测量长度收缩率虽然看上去很容易，可能会因为一些不当操作，导致测量结果出错。比如测量工具精度不够、热缩套管加热不充分导致收缩不彻底，这些问题只需要保证加热彻底、测量工具精度高，就可以解决。此外，热缩套管在烤箱加热时容易黏住，在烤箱加热时热缩套管需要用一个铁丝类的产品防止热缩套管黏住。

热缩套管使用注意事项

不要通过拉伸热缩套管套在线缆或者管子上，因为这可能会导致恢复后热缩套管撕裂。

由于热缩套管被应用时，有个最小展开直径，始终使用指定的最小展开直径。不要假定每个批次的产品尺寸完全一致，但是它始终会满足指定的最小展开直径。

不要假定热缩套管每次都会收缩到完全恢复的尺寸。有时候热缩套管会收缩的比指定的恢复内径多一点，但是它仍满足最大收缩尺寸。

不要把热缩套管剪得比需要的安装长度长，因为热缩套管在恢复后会变长。收缩的越多，长度就会变得更长，可以根据数据手册上长度变化率计算你所需长度。

不要把热缩套管应用在有锋利边缘的东西上，因为热缩套管很容易被刺穿。

要遵循安装指南，特别是关于温度的。如果温度太低，会导致恢复不完全；如果温度太高，会烧坏热缩套管。

如果你用热枪来恢复管子，有可能会看到一些皱纹。这是由于受热不均引起的，但一般不会影响热缩套管性能。一般建议使用烤箱恢复，因为这样受热会均匀；或者使用热抢加热基板，在基板上恢复。

总结

热缩套管不同的参数具有不同的性能，因此在选料、测量及应用使用时須注意不同事项。
